行业研究报告-《2025年泛半导体光刻胶供应链发展研究报告》

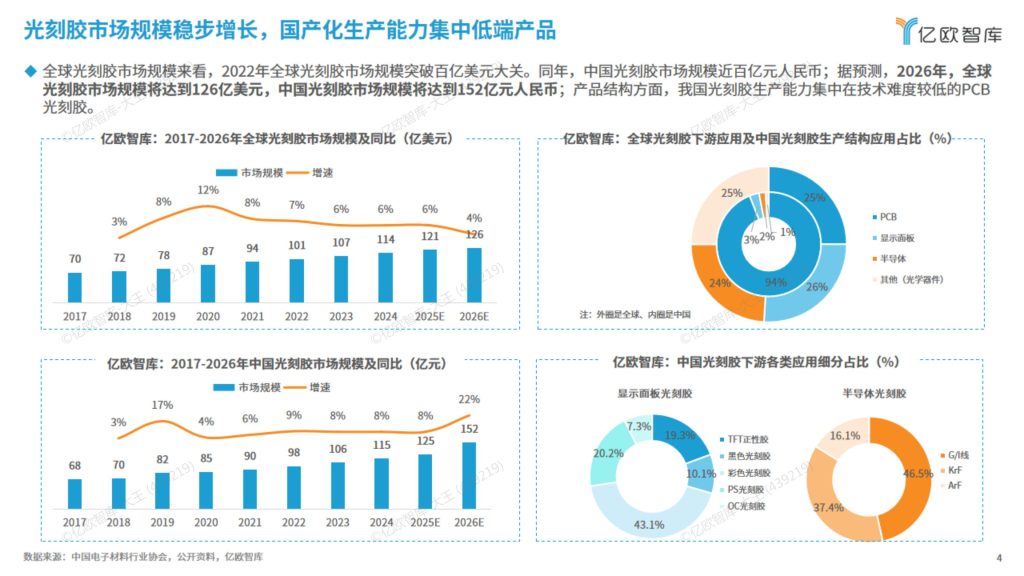

光刻胶是半导体制造的关键材料，其性能直接决定芯片制程精度。根据亿欧智库报告，2025年泛半导体光刻胶市场呈现稳步增长态势，但高端产品国产化率仍处低位，供应链安全面临严峻挑战。

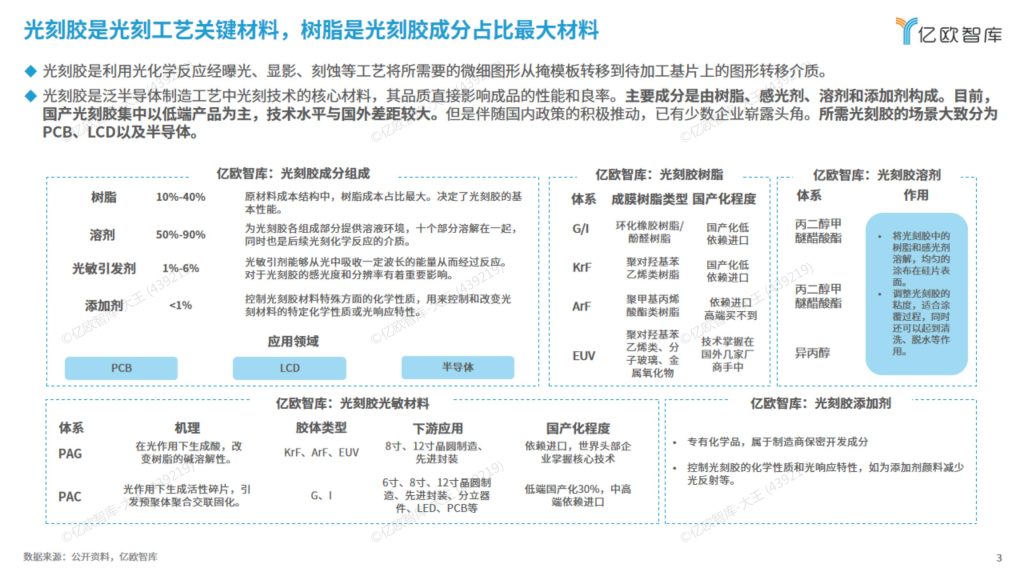

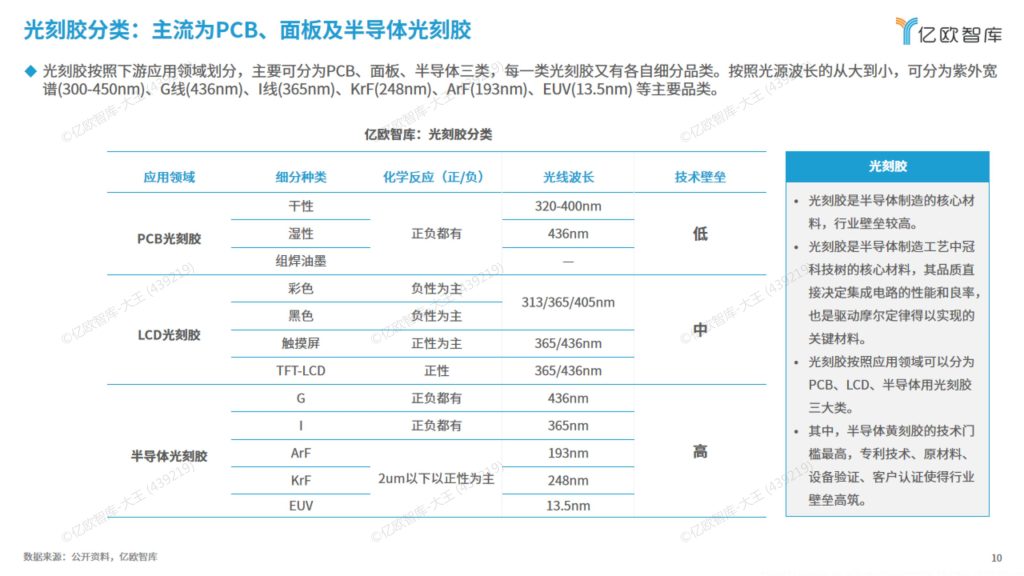

从市场结构看，光刻胶主要分为PCB、显示面板和半导体三大品类。目前，我国在中低端领域已取得突破：PCB湿膜光刻胶和阻焊油墨国产化率达50%，但干膜光刻胶仅5%；显示面板领域，触摸屏光刻胶实现30-40%国产替代，而核心材料TFT光刻胶国产化率仅1%；技术壁垒最高的半导体光刻胶中，G/I线虽量产但份额不足30%，KrF仅5%，ArF干式和浸没式不足1%，EUV光刻胶则尚未实现量产。

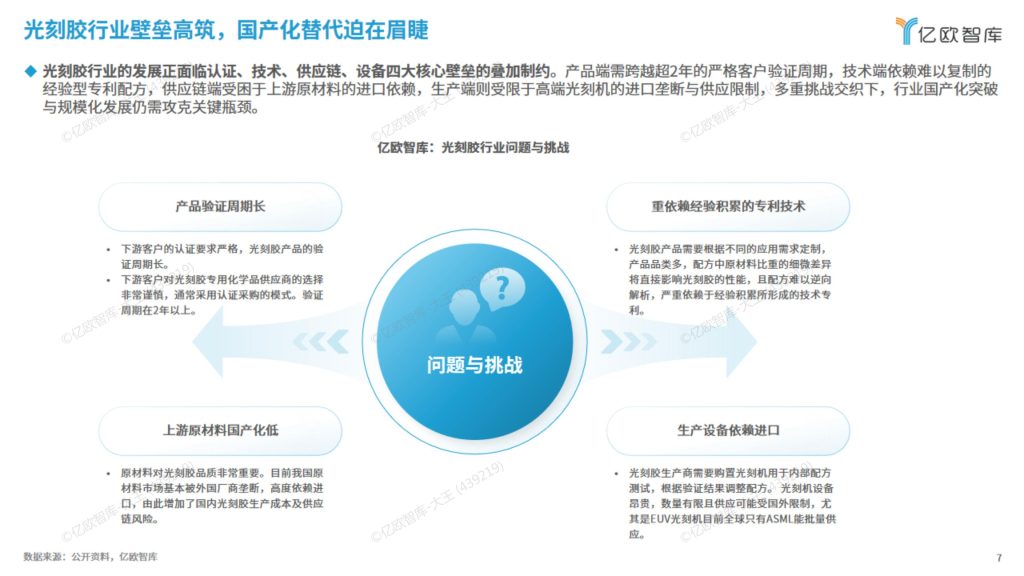

行业高壁垒是制约国产化的关键因素。光刻胶产品验证周期长达两年以上，配方技术严重依赖经验积累且难以逆向解析。上游原材料市场被日美企业垄断，树脂、光敏引发剂等核心材料国产化程度低，高端产品完全依赖进口。更棘手的是，光刻胶生产商需购置光刻机进行内部测试，而EUV光刻机全球仅ASML能供应，设备获取受限。

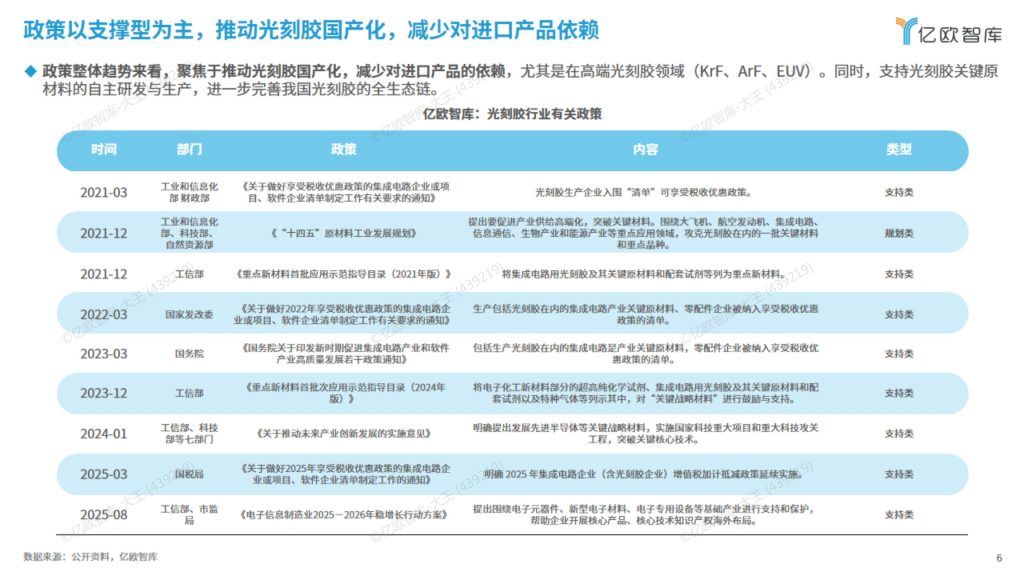

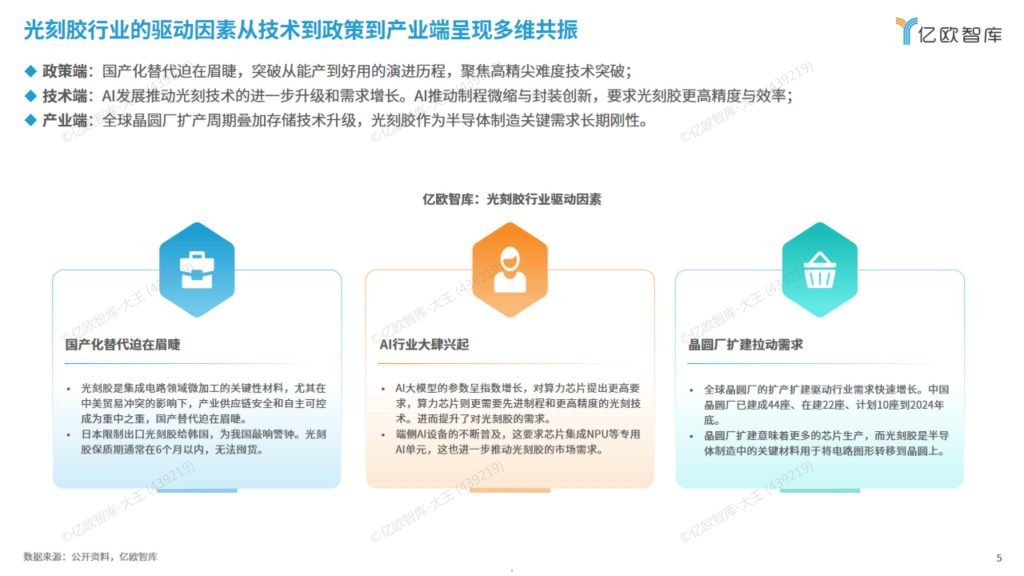

多重因素正驱动产业变革。AI大模型兴起拉动先进制程需求，全球晶圆厂扩张带动光刻胶用量攀升，地缘政治风险倒逼国产替代迫在眉睫。政策层面，《”十四五”原材料工业发展规划》等文件持续给予税收优惠和研发支持。

未来发展趋势呈现三大方向：一是AI赋能全流程，从配方研发、工艺优化到缺陷检测，智能化转型可缩短研发周期并提升良率；二是材料体系创新，二维材料、金属有机框架等新型光刻胶有望实现亚纳米级分辨率，实现”换道超车”；三是工艺优化释放材料性能，通过精准控制聚合反应和纯化参数，解决”卫星缺陷”等微观问题。

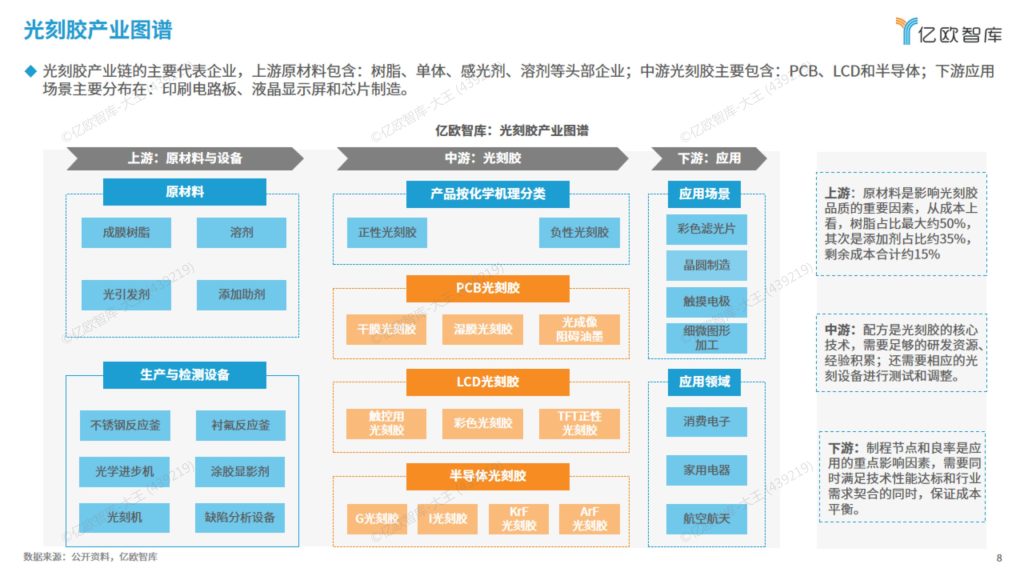

当前，以容大感光、彤程新材、晶瑞电材为代表的国内企业已在不同赛道建立优势，但高端突破仍需产业链协同攻坚。唯有构建从原材料、设备到工艺验证的完整生态，才能真正实现光刻胶产业的自主可控。
